Esquemas electronicos de CAN BUS

Principios basicos de esquemas y su comunicacion con el Scanner

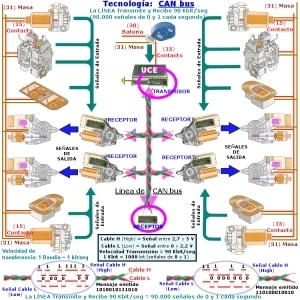

Los ESQUEMAS ELECTRICOS de un coche con líneas CAN bus son más fáciles de interpretar y ofrece más ventajas con respecto al cableado tradicional porque reduce CABLES, y la diagnosis-reparación es sencilla de hacer, pero se necesita tener básicos conocimientos de Electrónica Digital tal como los enlazados por AUTOXUGA a sus PROPIOS Programas Informáticos de GESTIÓN TALLER. La LÍNEA de CAN bus va a TRANSMITIR/RECIBIR secuencias de datos (bits) a través de DOS CABLES enrrollados ó trenzados, y para saber como se realiza la transferencia de DATOS es CONVENIENTE acudir a Internet a las Webs de los Fabricantes de Integrados que en el caso del Controlador de Enlace SAE J1850 e Integrado Intermedio Transmisor-Receptor AU5780A puede visitarse: http://www.semiconductors.philips.com/pip/AU5780AD Si se escogió la Web anterior hay que bajar el archivo pdf que es el que especifica: Configuración; Circuíto Equivalente, Características Eléctricas, Tabla de Verdad, etc. de los CHIPs o INTEGRADOS que se muestran a la derecha de la imágen. En Webs de otros Fabricantes se verán circuítos similares.
