Aparato de diagnosis Los Coches con UCEs y Relés Electrónicos al pretender INSPECCIONARLOS se necesita disponer de Inyector Lógico y Sonda Lógica (u Osciloscopio) para verificar las Señales Digitales que salen por las PATILLAS de los INTEGRADOS y esta operación es fácil de hacer, pero es necesario conocer el funcionamiento básico de algunos Circuítos Lógicos (Puertas NOR y NAND) y sus TABLAS de VERDAD, que se encuentran en INTERNET en Webs de FABRICANTES de INTEGRADOS (Philips, Hitachi, Texas Instrument, Goldstar, NEC, Siemens, Motorola, Intel, etc) y que AUTOXUGA orientará de como informarse.
Desconociendo totalmente el FUNCIONAMIENTO de INTEGRADOS, no queda más remedio que inspeccionar las UCEs con APARATOS de DIAGNOSIS que en la mayoría de los casos responden con fallos que no existen ya que muchos fallos se deben a falsas conexiones o deficientes Masas.

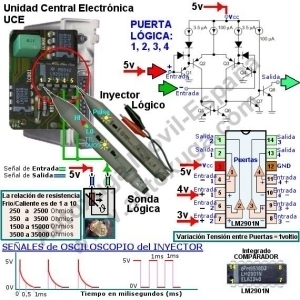

Los Coches con Sistema MULTIPLEXADO y tecnología CAN bus (Controller Area Network a través de buses ó Control de Area en Red para la transferencia de datos) necesita de unos Componentes definidos en la ISO 11898/11519 ya que va a utilizar unos PROTOCOLOS (reglas precisas de Transmisión y Recepción) que Autoxuga orientará hacia la Web que informe de ello. Los CIRCUITOS ELECTRONICOS contienen una serie de Integrados o Chips y, tanto en unos casos como en otros, sería DESEABLE que se conociera el FUNCIONAMIENTO de los Circuítos Digitales para hacerles una rutinaria inspección o una eventual reparación si fuera necesario, pero se debe disponer de un Inyector Lógico para comprobar los Integrados sin desmontarlos del Circuito o Placa en donde van soldados ya que este Aparato INYECTA una señal al Circuito sin necesidad de sacarlos de la Placa. La SEÑAL que genera el Inyector Lógico es de unos 100 mA y tiene una duración de 10 µs para evitar dañar al Circuito bajo prueba.
La Salida de la Señal puede conmutarse a 0,5 Hz ó 400 Hz, lo cual resulta muy útil para efectuar comprobaciones con una Sonda Lógica, o mejor aun con un Osciloscopio ya que de esta manera se puede precisar con detalle la frecuencia y forma de las Señales Digitales (Pulsantes y bien 0Vcc y Vcc) expresadas en Voltios ó milivoltios como las representadas abajo en función del tiempo.
