Que es un Aparato de Diagnosis o Scanner?

Las partes que conforman el Scanner o Aparato de Diagnosis

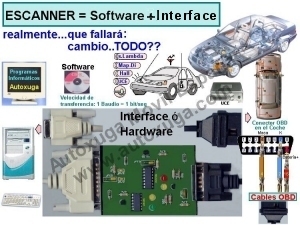

El scanner esta compuesto por un circuito electronico (Interface o Hardware) y un programa informatico (Software) que unidos entre si extraen los datos de las UCEs de los coches. Por separado, cada componente realiza las siguientes funciones: a) CIRCUITO ELECTRONICO (Interface).- Es la pasarela entre la UCE del coche y el Ordenador y evita que cuando se conecte el Ordenador con la UCE no se estropee ninguno de estos aparatos. El circuito puede ser SIMPLE cuya funcion consista en regular voltajes y adaptar impedancias (valores de resistencias) entre la UCE y Ordenador para evitar el deterioro de estos componentes, o bien un circuito COMPLEJO que, ademas de lo anterior, mantenga la comunicacion entre UCE y Ordenador lo cual, en este caso, habra que añadirle un Cuarzo (señal de reloj) y un Microcontrolador (PIC) al que se le introducirá un pequeño programa que se encargara de mantener la comunicacion entre Ordenador y UCE. b) PROGRAMA INFORMATICO (Software).- Es el verdadero protagonista del sistema cuya mision consistira en mantener la comunicacion entre Ordenador y UCE (en caso de que no lo haga el circuito) y ademas, enviará paquetes de datos (ceros y unos) a la UCE para establecer la comunicacion y recibir datos que el integrado de la UCE haya registrado, mostrandose estos datos en la pantalla del monitor. Resumiendo: La parte del Interface o Hardware es el conjunto de elementos y circuitos que forman el aparato y la parte Software incluye el conjunto de datos e instrucciones internas que permiten la comunicacion con las centralitas o UCEs, usandose un protocolo de comunicaciones que representa el 'lenguaje o idioma' para el intercambio de datos.
